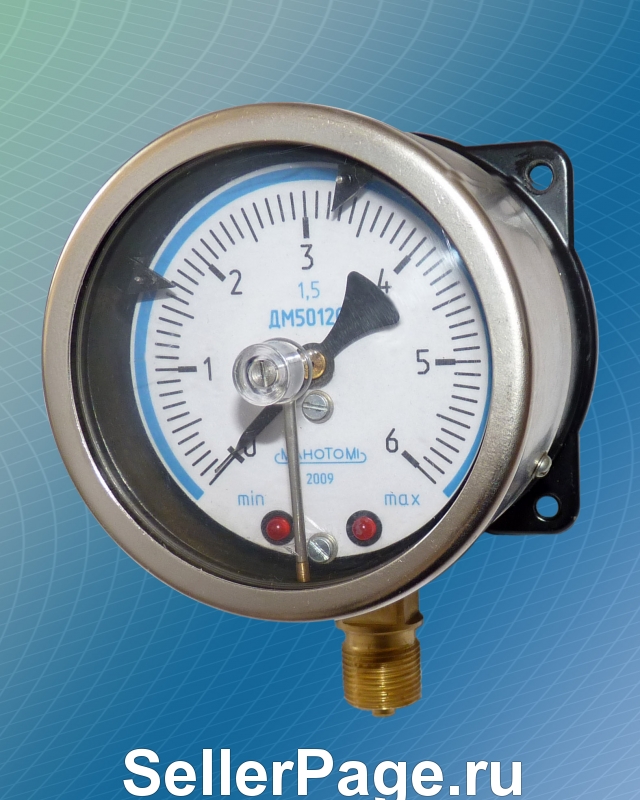

Манометры, вакуумметры, мановакуумметры типа ДМ5012Сг, ДВ5012Сг, ДА5012Сг - серия показывающих коммутирующих приборов, предназначенных для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями с помощью коммутирующего устройства, выполненного на основе оптических датчиков и мощного электронного коммутатора, для применения в самых различных отраслях промышленности.
Преимущества манометра ДМ5012Сг

* Отсутствие механических контактов, эффектов дребезга, подгорания;
* "Мягкое" включение коммутируемых цепей, коммутатор включается при прохождении коммутируемого напряжения сети через "0";
* Изменение исполнения и значения уставок сигнализирующего устройства;
* Погрешность срабатывания уставок - 0,5 - 1%;
* Повышенная мощность коммутируемой цепи - значение тока до 5 А. диаметр корпуса 100мм

Примеры записи обозначения приборов при заказе
Для правильного обозначения прибора с необходимыми Вам техническими характеристиками предлагаем добавить прибор в "Корзину", выбрав все требуемые Вам характеристики прибора - система выдаст единственно верный вариант написания обозначения прибора при заказе.
Основные технические характеристики

* Диапазоны показаний приборов:
o ДМ5012Сг - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
o ДВ5012Сг - от -1 до 0 кгс/см2
o ДА5012Сг - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
По заказу приборы поставляются в единицах измерения кПа, МПа
* Диаметр корпуса - 100; 160 мм диаметр корпуса 160мм
* Класс точности - 1,5 (по заказу - 1,0)
* Степень защиты - IP54
* Масса приборов:

- в корпусе диаметром 100 мм - 1,2 кг;
- в корпусе диаметром 160 мм - 1,9 кг.

* Средний срок службы - 10 лет
* Материалы деталей:
o корпус - алюминиевый сплав
o стекло - литое
o трубчатая пружина - медный сплав, железо-никелевый сплав
o держатель - медный сплав
o механизм - бронза, нержавеющая сталь
* Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
* Климатическое исполнение по ГОСТ 15150-69
o У3 - по умолчанию приборы имеют исполнение У3 (диапазон рабочих температур -40 до +60°С)
o У3.1 - по умолчанию приборы имеют исполнение У3.1 (диапазон рабочих температур -25 до +60°С)
o Т3 - по заказу приборы имеют исполнение Т3 (диапазон рабочих температур -5 до +60°С)
* Резьба присоединительного штуцера
o -//- - по умолчанию метрическая резьба М20х1,5-8g
o G1/2-B - по заказу дюймовая резьба
o R1/2 - по заказу коническая резьба
* Демпфер для гашения пульсирующего давления
o -//- - по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно
o демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний

Параметры сигнализирующего устройства для сигнализирующих манометров

* Исполнение сигнализирующего устройства по подключению внешних коммутируемых цепей могут изменяться потребителем и иметь исполнения III, IV, V, VI по ГОСТ 2405-84
* Напряжение внешних коммутируемых цепей: до 220 В - для цепей переменного/постоянного тока
* Частота переменного тока - (50 ±1) Гц
* Значение коммутируемого тока - от 0 до 5 А
* Время срабатывания сигнализирующего устройства:
o на включение - 0,1 секунда
o на выключение - 0,5 - 1 секунда

Поверка приборов

* Поверка
o -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
o ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
* Пломбировка
o -//- - по умолчанию приборы поставляются без пломбы.
o Пл - пломбирование приборов производится по требованию заказчика.
* Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
* Межповерочный интервал – 1 год.
